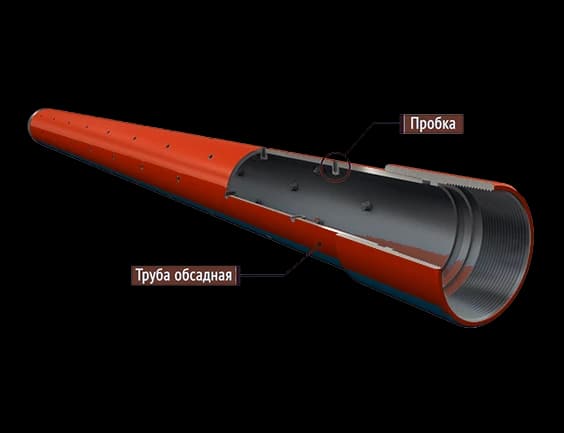

Фильтр ФСТП (фильтр скважинный труба перфорированная)
Перфорированная обсадная труба со срезаемыми пробками; типоразмеры по Dу перфорированной трубы 73–245 мм.
Подробнее

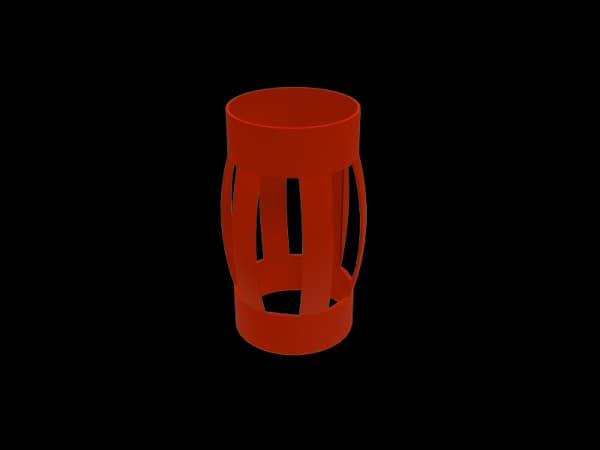

Центратор типа ЦП-102/122
Пружинный центратор типа ЦП предназначен для центрирования колонн обсадных труб при спуске и цементировании колонн в вертикальных, наклонно-направленных и горизонтальных скважинах. Центраторы закрепляются на обсадной трубе с помощью установочных винтов на корпусе центраторов или с помощью стопорных колец.
Технические характеристики
Технические характеристики пружинных центраторов типа ЦП
| № п/п | Шифр изделия | Диаметр обсадной колонны, мм | Наружный диаметр, мм | Диаметр ствола скважины, мм | Внутренний диаметр, мм | Длина центратора, мм | Масса, кг, не более | Радиально-центрирующее усилие, не менее, кг | Осевое усилие проталкивания ЦП в номинальный диаметр*, не более, кг | Кол-во планок, шт. | Ширина планки, мм | Толщина исходного листа, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ЦП-102-122 | 102 | 120–145 | 120–124 | 106 | 200–396 | 2 | 200 | 203,9 | 6 | 30–60 | 3–6 |
Параметры стопорных колец КСЦ по шифру типоразмера
| Параметр | Значение |
|---|---|
| Шифр типоразмера | КСЦ-102 |
| Наружный диаметр, мм dнар | 110–114 |
| Внутренний диаметр, мм | 104 |
| Высота, не более, мм | 20 |
| Кол-во стопорных винтов, шт. | 4 |
В зависимости от требований Заказчика указанные параметры могут быть изменены. * При наружном диаметре центратора равном внутреннему диаметру колонны.
Нужна поставка или подбор комплектации?
Оставьте заявку — ответим по характеристикам, срокам изготовления и комплектации под ваш объект.
Вам может быть интересно
Смежное оборудование и решения, которые часто рассматривают в той же технологической цепочке.

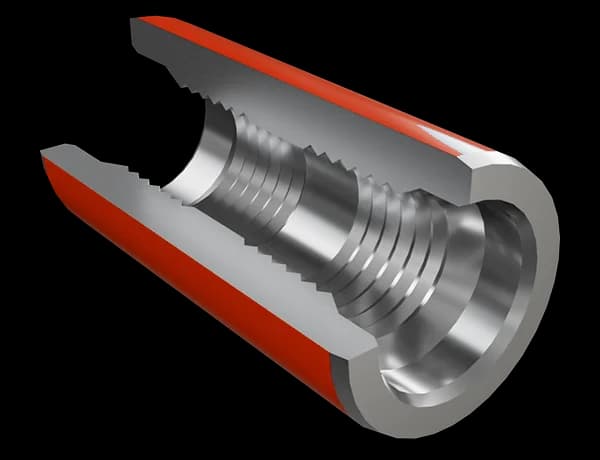

Муфты штанговые МШ
Соединительные муфты МШ 13…25 мм для колонны насосных штанг; ГОСТ 31825-2012, ГОСТ 13877-96; нормализация и ТВЧ.
Подробнее

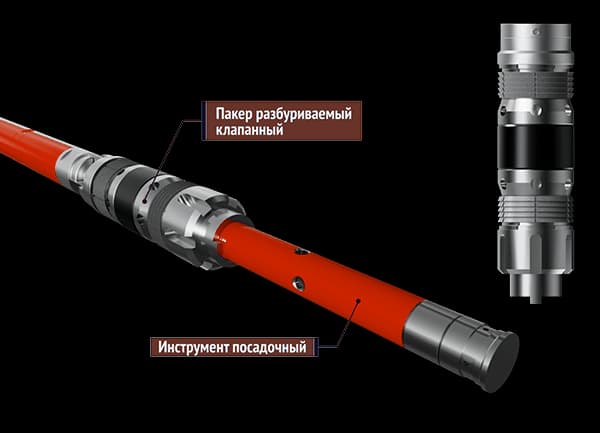

Разбуриваемый пакер клапанный типа РПК
Герметизация межтрубного пространства в обсадной колонне; перепад до 40 МПа; разбуривание за 3 ч.
Подробнее

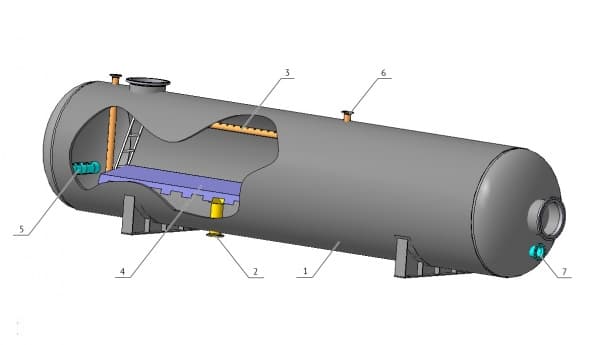

Аппараты обезвоживания нефти БУОН® (ТУ 3615-001-79172827-2013)
Обезвоживание и обессоливание нефти на УПСВ и УПН; исполнения БУОН-П, БУОН-Г, БУОН-С.
Подробнее

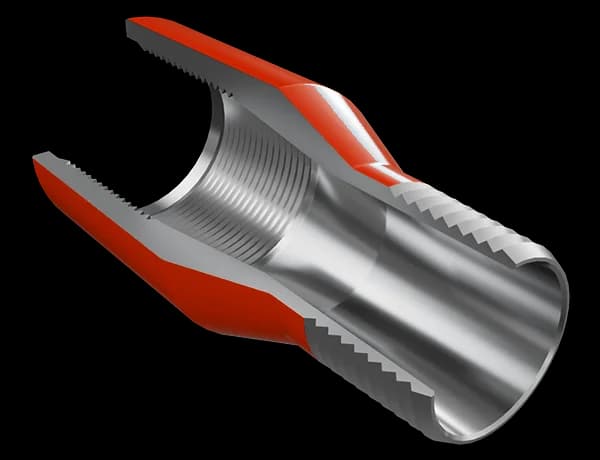

Переводник М НКТ-89/М НКТ-73
